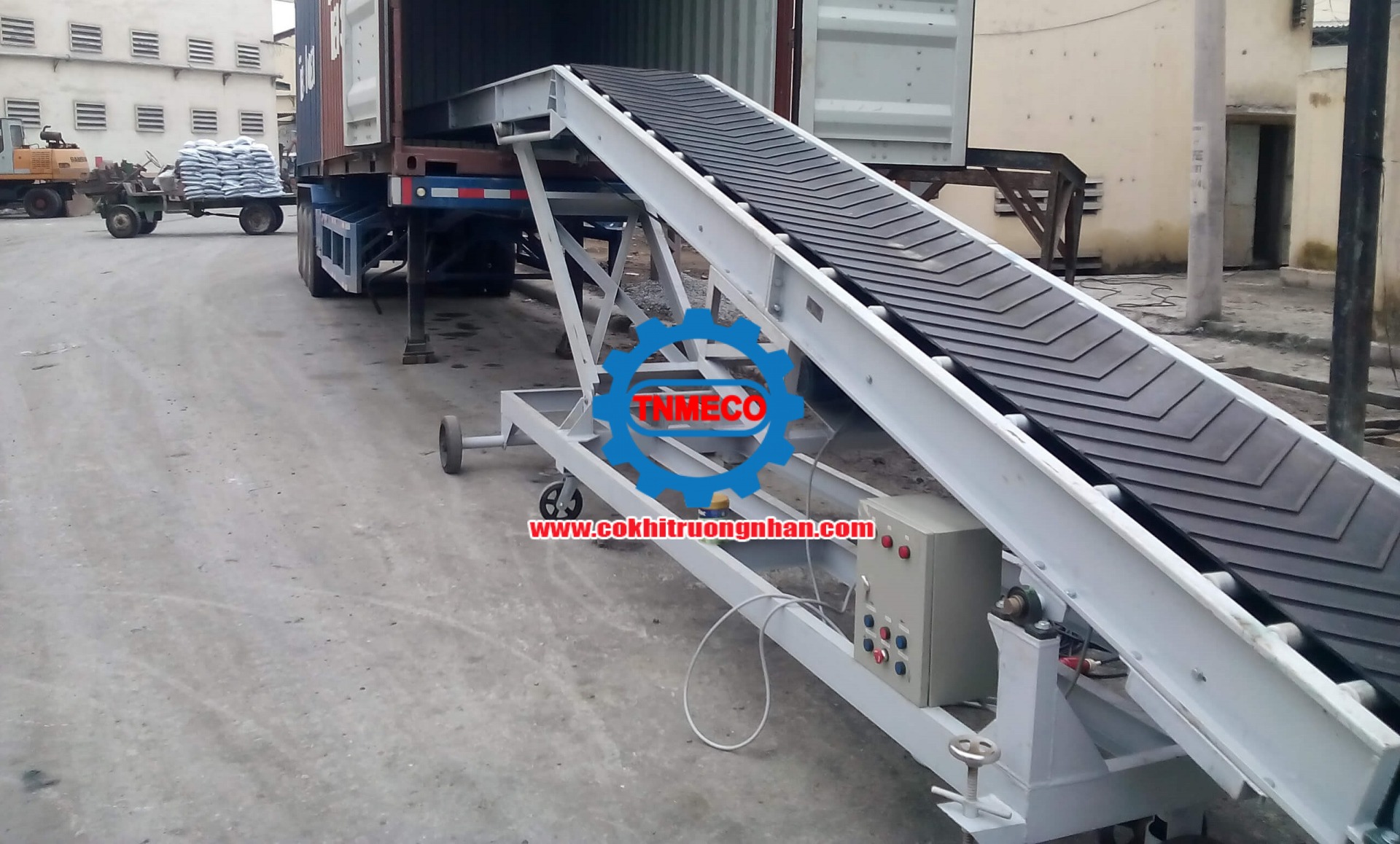

Cấu tạo hệ thống băng tải

Cấu tạo hệ thống băng tải quyết định trực tiếp đến độ bền, độ ổn định, năng suất vận hành và chi phí bảo trì về sau. Hai hệ thống nhìn bên ngoài có thể khá giống nhau, nhưng chỉ cần khác vật liệu khung, loại dây băng, motor, con lăn hoặc tủ điện thì khả năng chịu tải và tuổi thọ đã có thể chênh lệch rất nhiều.

Với băng tải công nghiệp, không nên chỉ nhìn phần dây chạy bên trên. Một hệ thống hoàn chỉnh thường gồm khung băng tải, mặt tải, tang chủ động, tang bị động, con lăn đỡ, cơ cấu tăng chỉnh, motor, hộp số, tủ điện, thiết bị an toàn và các điểm nạp/xả sản phẩm.

Hiểu rõ cấu tạo băng tải giúp doanh nghiệp dễ kiểm tra báo giá, so sánh cấu hình giữa các đơn vị và chọn đúng thiết bị cho tải trọng, sản phẩm, môi trường làm việc cũng như quy trình sản xuất thực tế.

Cấu tạo hệ thống băng tải gồm những bộ phận nào?

Một hệ thống băng tải công nghiệp có thể đơn giản hoặc phức tạp tùy mục đích sử dụng. Tuy nhiên, về cơ bản, các bộ phận chính thường bao gồm:

• Khung băng tải và chân đỡ.
• Mặt tải như dây PVC, dây cao su, con lăn, xích hoặc lưới inox.
• Tang chủ động, tang bị động và con lăn đỡ.
• Cơ cấu tăng chỉnh dây băng.
• Motor, hộp số và bộ truyền động.
• Tủ điện điều khiển, biến tần, cảm biến nếu có.
• Lan can, che chắn, nút dừng khẩn và phụ kiện an toàn.
• Điểm nạp, điểm xả, phễu nạp hoặc máng hứng sản phẩm.

Mỗi bộ phận đều ảnh hưởng đến hiệu quả vận hành. Nếu chỉ tập trung vào giá rẻ mà bỏ qua kết cấu chịu lực, truyền động hoặc an toàn, băng tải có thể chạy không ổn định, lệch dây, rung lắc, nhanh mòn hoặc thường xuyên phải dừng để sửa chữa.

Khung băng tải giữ vai trò chịu lực cho toàn hệ thống

Khung băng tải là phần đỡ toàn bộ hệ thống, quyết định thiết bị có bị rung, võng, lệch hoặc mất ổn định trong quá trình vận hành hay không. Tùy tải trọng và môi trường sử dụng, khung có thể làm bằng thép sơn, inox hoặc nhôm định hình.

Với hàng nhẹ, tuyến ngắn hoặc khu thao tác thủ công, khung thép sơn hoặc inox mỏng có thể đáp ứng tốt. Với hàng nặng, tuyến dài, khu vực rung động, môi trường bụi hoặc hệ thống chạy liên tục nhiều ca, khung cần được gia cường chắc hơn, chân đỡ phải ổn định và có khả năng chịu tải tốt.

Khi xem bản vẽ hoặc báo giá băng tải, cần kiểm tra vật liệu khung, tiết diện khung, vị trí chân đỡ, giằng tăng cứng và khoảng trống để vệ sinh, thay dây hoặc sửa motor. Một bộ khung quá yếu có thể làm dây băng dễ chạy lệch dù motor và dây băng vẫn còn tốt.

Mặt tải là phần tiếp xúc trực tiếp với sản phẩm

Mặt tải là bộ phận trực tiếp tiếp xúc và vận chuyển sản phẩm. Tùy loại hàng, mặt tải có thể là dây PVC, dây PU, dây cao su, con lăn, xích, lưới inox hoặc các loại mặt băng chuyên dụng.

Chọn sai mặt tải có thể làm sản phẩm bị trượt, kẹt, rơi, xước bề mặt hoặc làm dây băng nhanh mòn. Vì vậy, phần này cần được chọn theo sản phẩm thật, không nên chọn theo thói quen hoặc chỉ dựa vào loại băng tải đang phổ biến trên thị trường.

Hàng nhẹ, sạch, linh kiện, túi hàng hoặc khu đóng gói thường phù hợp với băng tải PVC. Vật liệu nặng hoặc mài mòn thường phù hợp với dây cao su. Thùng carton, khay nhựa và kiện đáy phẳng có thể dùng băng tải con lăn. Công đoạn sấy, rửa, làm nguội hoặc thoát nước có thể cần băng tải lưới inox.

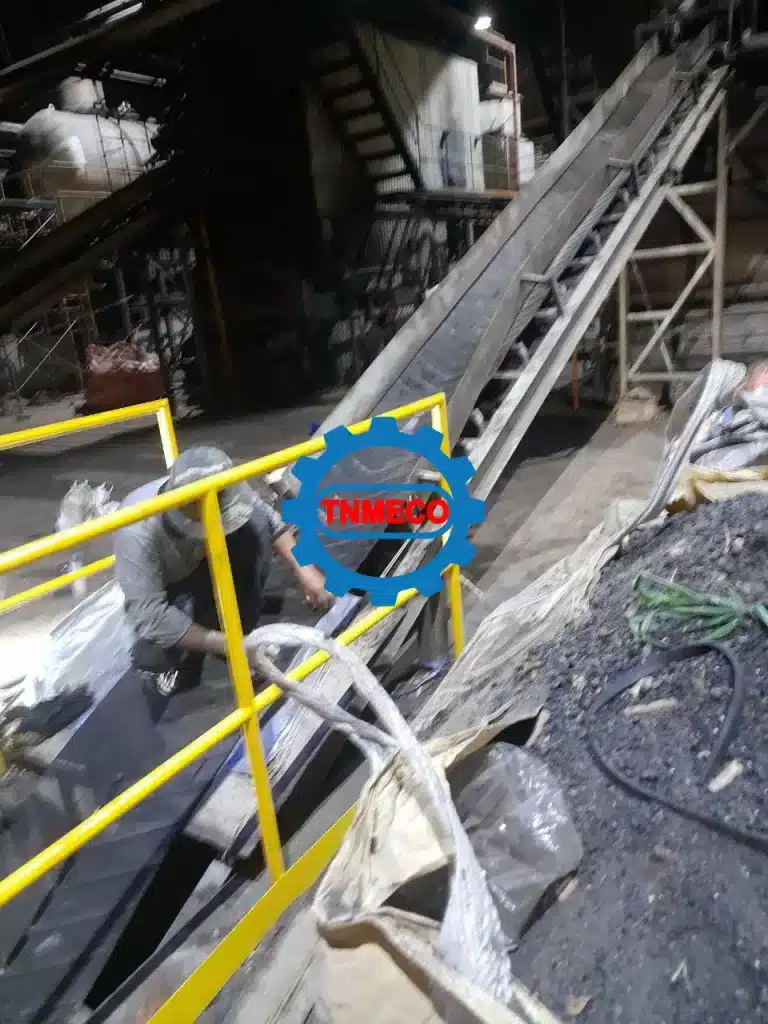

Tang, con lăn và cơ cấu tăng chỉnh dây băng

Tang chủ động có nhiệm vụ truyền lực kéo cho dây băng, còn tang bị động giúp giữ hướng quay và tạo hành trình cho dây. Với các hệ thống băng tải dài, tải nặng hoặc dùng dây cao su, tang cần đủ đường kính, đủ độ bám và được lắp đặt đúng kỹ thuật để tránh trượt dây.

Con lăn đỡ giúp mặt băng không bị võng khi có tải. Khoảng cách con lăn, đường kính con lăn, chất lượng bạc đạn và khả năng chống bụi, chống nước đều ảnh hưởng đến tuổi thọ của hệ thống.

Cơ cấu tăng chỉnh giúp căn dây khi dây băng giãn, lệch hoặc sau một thời gian vận hành. Nếu cơ cấu tăng chỉnh khó thao tác, mỗi lần bảo trì sẽ mất nhiều thời gian. Vì vậy, khi thiết kế băng tải, cần chừa vị trí đủ rộng để kỹ thuật có thể chỉnh dây, kiểm tra tang và thay thế con lăn khi cần.

Motor, hộp số và bộ truyền động băng tải

Motor băng tải tạo lực kéo cho toàn hệ thống, còn hộp số giúp giảm tốc và tăng moment xoắn. Công suất motor cần được tính theo tải trọng, chiều dài băng, tốc độ vận hành, độ nghiêng và tần suất làm việc.

Nếu chọn motor quá sát tải, hệ thống có thể bị nóng, ì máy hoặc quá tải khi hàng dồn, khi khởi động có tải hoặc khi vận hành liên tục nhiều giờ. Ngược lại, nếu chọn motor quá lớn mà không tính toán hợp lý, chi phí đầu tư và chi phí điện có thể tăng không cần thiết.

Với dây chuyền cần thay đổi sản lượng hoặc cần đồng bộ với máy phía trước và phía sau, nên tính biến tần ngay từ đầu. Biến tần giúp điều chỉnh tốc độ băng tải, hạn chế tình trạng hàng dồn, giúp công nhân thao tác đều hơn và hỗ trợ kết nối với dây chuyền tự động.

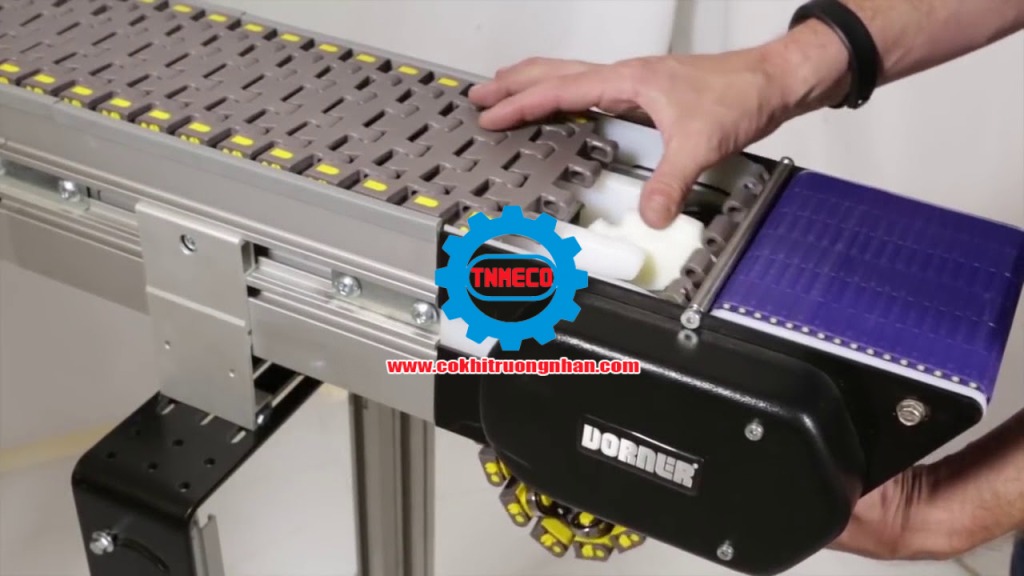

Tủ điện điều khiển và thiết bị an toàn

Tủ điện băng tải không chỉ có nút chạy và nút dừng. Tùy hệ thống, tủ điện có thể gồm biến tần, relay, contactor, cảm biến, nút dừng khẩn cấp, bảo vệ quá tải, công tắc hành trình hoặc bộ liên động với thiết bị khác trong dây chuyền.

Với các dây chuyền dài, khu vực có công nhân thao tác gần băng hoặc hệ thống có điểm kẹp tay, phần an toàn cần được tính ngay từ bản vẽ ban đầu. Các hạng mục như nút dừng khẩn, che chắn truyền động, che tang, lan can dẫn hướng và cảnh báo vận hành không nên bổ sung sau khi đã lắp xong.

Một hệ thống tủ điện được thiết kế tốt sẽ giúp băng tải vận hành ổn định hơn, dễ kiểm soát tốc độ, dễ xử lý sự cố và an toàn hơn cho người vận hành.

Điểm nạp và điểm xả sản phẩm

Điểm nạp sản phẩm quyết định hàng đi vào băng tải có đều, đúng vị trí và đúng hướng hay không. Nếu hàng rơi lệch một bên, dây băng có thể bị kéo lệch dù phần cơ khí được gia công đúng. Với vật liệu rời, phễu nạp, máng hứng, tấm chắn bụi và vị trí rơi liệu ảnh hưởng trực tiếp đến độ bền dây băng.

Điểm xả sản phẩm quyết định hàng ra khỏi băng có bị kẹt, rơi, va đập hoặc lệch khỏi thiết bị tiếp theo hay không. Khi băng tải nối với máy đóng gói, máy cân, bàn thao tác, máy cấp liệu hoặc dây chuyền tự động, cao độ và tốc độ tại điểm xả phải được kiểm tra kỹ.

Nhiều lỗi trong quá trình vận hành không xuất phát từ motor hay dây băng, mà đến từ cách nạp hàng và xả hàng chưa đúng. Vì vậy, khi thiết kế hệ thống băng tải, cần xem toàn bộ luồng di chuyển của sản phẩm chứ không chỉ thiết kế riêng thân băng.

Phụ kiện thường có trong hệ thống băng tải

Tùy nhu cầu sử dụng, hệ thống băng tải có thể được bổ sung nhiều phụ kiện để tăng hiệu quả vận hành và an toàn. Một số phụ kiện thường gặp gồm:

• Lan can dẫn hướng hai bên băng tải.
• Bánh xe di chuyển và chân tăng chỉnh chiều cao.
• Phễu nạp liệu, máng hứng hoặc tấm chắn chống rơi vãi.
• Che chắn motor, che tang và che bộ truyền động.
• Cảm biến phát hiện sản phẩm, cảm biến đầy hàng hoặc cảm biến dừng.
• Nút dừng khẩn cấp tại các vị trí thao tác.
• Bàn thao tác, đèn chiếu sáng hoặc giá đỡ dụng cụ hai bên băng.

Những phụ kiện này có thể làm tăng chi phí ban đầu, nhưng nếu được thiết kế đúng, chúng giúp giảm lỗi vận hành, tăng an toàn và tiết kiệm thời gian thao tác cho công nhân.

Cách đọc cấu tạo băng tải khi nhận báo giá

Khi nhận báo giá băng tải, khách hàng không nên chỉ xem tổng tiền. Cần kiểm tra báo giá có thể hiện rõ các phần chính như khung, dây băng, tang, con lăn, motor, hộp số, tủ điện, phụ kiện, vận chuyển, lắp đặt và chạy thử hay không.

Nếu báo giá chỉ ghi chung chung “băng tải công nghiệp” kèm tổng tiền, rất khó biết cấu hình có phù hợp với tải trọng và môi trường làm việc hay không. Khi nghiệm thu hoặc bảo trì về sau, khách hàng cũng khó đối chiếu vật tư thực tế với nội dung đã đặt hàng.

Một báo giá tốt nên thể hiện được vật liệu nào dùng ở đâu, motor bao nhiêu công suất, dây băng loại gì, tủ điện gồm những gì, phụ kiện nào đi kèm và phạm vi lắp đặt đã bao gồm những hạng mục nào. Nhờ đó, doanh nghiệp dễ so sánh giữa các phương án và hạn chế phát sinh khi triển khai.

Bộ phận nào nên ưu tiên kiểm tra trước?

Trường hợp sử dụng	Bộ phận cần ưu tiên kiểm tra
Hàng nhẹ, đóng gói, thao tác thủ công	Dây băng, lan can, tốc độ, chiều cao thao tác và độ êm khi chạy.
Tải nặng, tuyến dài, chạy liên tục	Khung, chân đỡ, tang, motor, hộp số và con lăn đỡ.
Môi trường ẩm, bụi hoặc cần vệ sinh	Vật liệu khung, bạc đạn, tủ điện, dây băng và khả năng vệ sinh gầm băng.
Tuyến nối máy hoặc dây chuyền tự động	Cao độ, điểm nạp/xả, tốc độ đồng bộ, cảm biến và tín hiệu điều khiển.
Vật liệu rời, dễ rơi vãi hoặc có bụi	Phễu nạp, máng hứng, che bụi, dây băng, con lăn và điểm xả liệu.

Khi nào nên thiết kế băng tải theo yêu cầu?

Doanh nghiệp nên thiết kế băng tải theo yêu cầu khi sản phẩm có kích thước đặc biệt, tải trọng lớn, môi trường làm việc khắc nghiệt, mặt bằng lắp đặt hạn chế hoặc cần đồng bộ với máy móc khác trong dây chuyền.

Với các hệ thống đơn giản, có thể dùng mẫu tiêu chuẩn để tối ưu chi phí. Tuy nhiên, với dây chuyền sản xuất chính, băng tải cần được tính toán kỹ từ đầu để tránh lỗi vận hành, giảm thời gian dừng máy và dễ bảo trì về sau.

Thiết kế theo yêu cầu giúp hệ thống phù hợp hơn với sản phẩm thật, thao tác của công nhân, hướng di chuyển hàng và mục tiêu năng suất của nhà xưởng.
