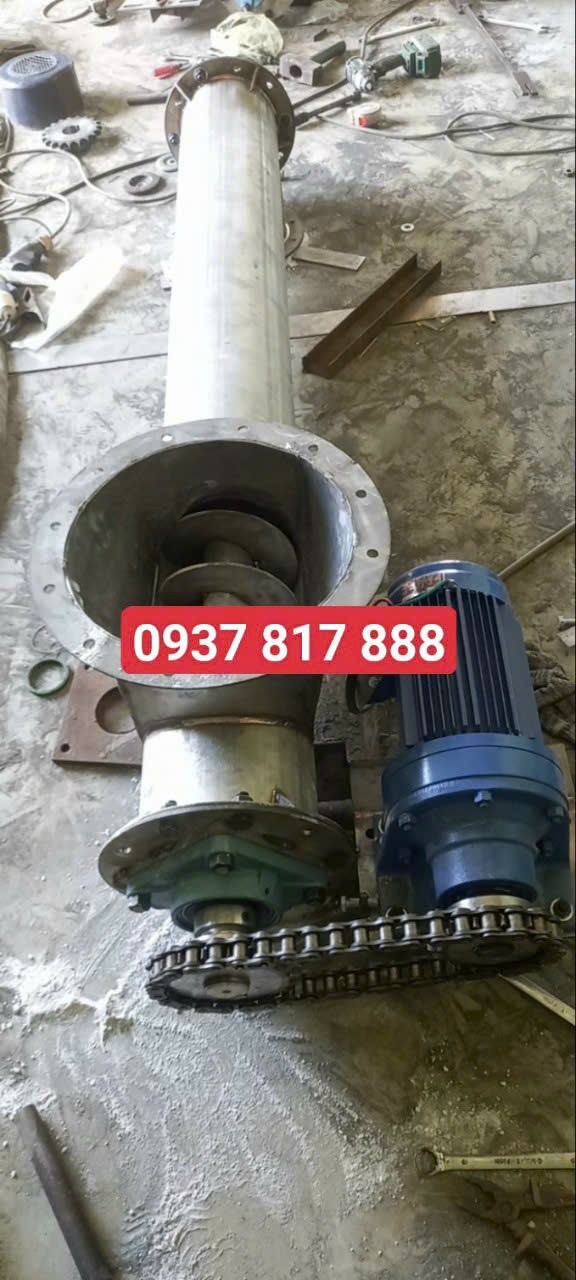

Vít tải ống – Giải pháp vận chuyển vật liệu rời kín bụi

Vít tải ống là lựa chọn phù hợp cho các nhà máy cần vận chuyển vật liệu dạng bột, hạt, cám, nguyên liệu thực phẩm hoặc vật liệu rời giữa silo, phễu chứa, máy trộn, máy ép viên và khu vực đóng bao.

Với kết cấu thân ống, trục vít xoắn và hệ truyền động được lựa chọn theo điều kiện vận hành, thiết bị hỗ trợ cấp liệu liên tục, giảm phát tán bụi và hạn chế thất thoát nguyên liệu trong quá trình vận chuyển. Tùy nhu cầu, vít tải có thể bố trí nằm ngang hoặc nghiêng, tích hợp cửa nạp/xả, chân đế, nắp kiểm tra, biến tần và các phụ kiện phù hợp với dây chuyền.

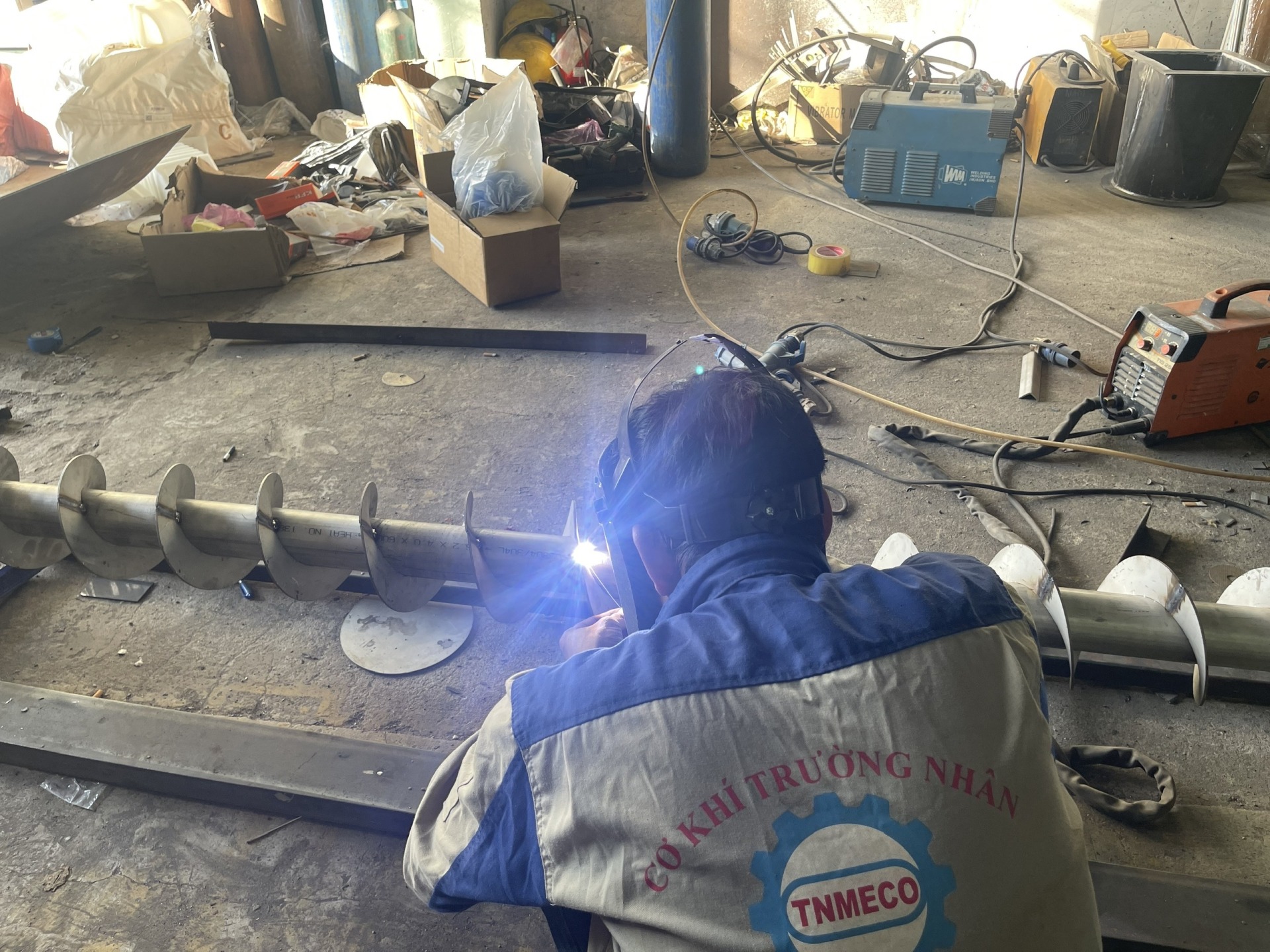

Cơ Khí Trường Nhân nhận tư vấn, thiết kế, gia công và lắp đặt hệ thống vít tải dạng ống công nghiệp theo chiều dài, đường kính, công suất, loại vật liệu, yêu cầu vệ sinh và mặt bằng thực tế. Quý khách có thể gửi ảnh, video hoặc bản vẽ mặt bằng để đội ngũ kỹ thuật đề xuất cấu hình phù hợp.

Cần tư vấn và báo giá, vui lòng liên hệ:
Hotline: 0937 817 888
Website: cokhitruongnhan.com

Vít tải ống là gì?

Vít tải ống còn được gọi là vít tải dạng ống hoặc tubular screw conveyor. Thiết bị sử dụng motor và hộp giảm tốc để làm quay trục vít. Khi nguyên liệu được đưa vào cửa nạp, cánh vít xoắn sẽ đẩy vật liệu di chuyển dọc theo thân ống đến cửa xả.

Vít tải này thường phù hợp với các nhóm nguyên liệu:

• Bột ngô, cám gạo, khô đậu nành và premix.
• Bột mì, đường, gia vị và nguyên liệu thực phẩm dạng bột.
• Bột cá, bột tôm, khoáng chất và phụ gia thủy sản.
• Ngũ cốc, hạt nhựa, phân bón hoặc vật liệu rời khô.
• Một số loại bột khoáng hoặc nguyên liệu công nghiệp có tính chảy phù hợp.

Thân ống giúp bao che tuyến vận chuyển, hỗ trợ giảm rơi vãi và hạn chế bụi trong quá trình vận hành. Tuy nhiên, mức độ kín thực tế phụ thuộc vào thiết kế cửa nạp/xả, phớt làm kín, nắp kiểm tra và giải pháp hút bụi tại từng vị trí.

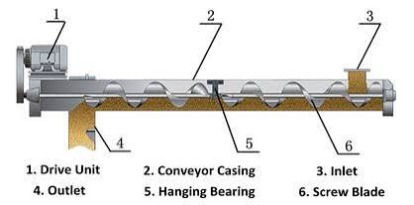

Cấu tạo và nguyên lý hoạt động của vít tải ống

Cấu tạo;

Một hệ thống vít tải ống cơ bản thường gồm các bộ phận sau:

• Thân ống tải: Bao quanh trục vít, định hướng tuyến vận chuyển và hỗ trợ hạn chế bụi.
• Trục vít tải: Nhận chuyển động quay từ bộ truyền động.
• Cánh vít xoắn: Tạo lực đẩy để đưa nguyên liệu dọc theo thân ống.
• Motor và hộp giảm tốc: Cung cấp mô-men xoắn và tốc độ quay phù hợp.
• Cửa nạp liệu: Kết nối với silo, phễu hoặc thiết bị cấp nguyên liệu.
• Cửa xả liệu: Đưa nguyên liệu đến máy trộn, máy ép, phễu hoặc công đoạn tiếp theo.
• Ổ đỡ, phớt làm kín: Hỗ trợ trục quay ổn định và hạn chế nguyên liệu xâm nhập vào vị trí ổ bi.
• Chân đế, nắp kiểm tra, biến tần hoặc cảm biến: Bổ sung theo yêu cầu vận hành.

Nguyên lý vận hành;

Vít tải ống hoạt động theo quy trình cơ bản:

1. Nguyên liệu được đưa vào thiết bị qua cửa nạp.
2. Motor truyền động qua hộp giảm tốc làm trục vít quay.
3. Cánh vít xoắn tạo lực đẩy để đưa nguyên liệu di chuyển trong thân ống.
4. Nguyên liệu đến cửa xả và được đưa vào công đoạn tiếp theo.
5. Khi cần kiểm soát lưu lượng, có thể dùng biến tần để điều chỉnh tốc độ motor.

Với bột mịn, cần chú ý hạn chế bụi tại điểm nạp và xả. Với hạt hoặc pellet, tốc độ quay và cấu hình cánh vít cần phù hợp để giảm nguy cơ làm vỡ hoặc phân tách nguyên liệu.

Chạy Thử Vít Tải Ống Tại Xưởng | Cơ Khí Trường Nhân

Các yếu tố ảnh hưởng đến năng suất vít tải ống

Năng suất vít tải ống phụ thuộc vào:

• Đường kính thân ống và cánh vít.
• Bước vít, độ dày và kiểu cánh vít.
• Tốc độ quay của trục vít.
• Khối lượng riêng và độ chảy của nguyên liệu.
• Độ ẩm, độ mài mòn hoặc khả năng bám dính.
• Tỷ lệ nạp liệu trong thân ống.
• Chiều dài tuyến tải và góc nghiêng.
• Công suất motor, hộp giảm tốc và hệ truyền động.
• Số cửa nạp/xả, vị trí ổ đỡ và điều kiện vận hành.

Không nên chọn vít tải chỉ dựa trên một mức “tấn/giờ” chung nếu chưa xác định loại nguyên liệu và điều kiện lắp đặt.

Các loại thiết bị theo nhu cầu sử dụng

Vít tải dạng ống nằm ngang

Loại vít tải này được sử dụng khi cần vận chuyển nguyên liệu giữa các thiết bị có cao độ tương đương. Cấu hình này phù hợp để chuyển bột, hạt, cám hoặc phụ gia giữa silo, phễu, máy nghiền, máy trộn và khu vực đóng bao.

Ví dụ ứng dụng:

• Cấp bột ngô, cám gạo hoặc khô đậu nành cho máy trộn trong nhà máy thức ăn chăn nuôi.
• Vận chuyển bột mì, đường hoặc gia vị trong dây chuyền thực phẩm.
• Chuyển hạt nhựa hoặc nguyên liệu dạng hạt đến máy phối trộn và đóng bao.
• Kết nối phễu chứa với máy ép viên hoặc máy ép đùn.

Tại Bình Dương, Đồng Nai, Tây Ninh và TP.HCM, vít tải nằm ngang thường được sử dụng trong nhà máy cám, thực phẩm, nhựa và các dây chuyền gia công nguyên liệu rời.

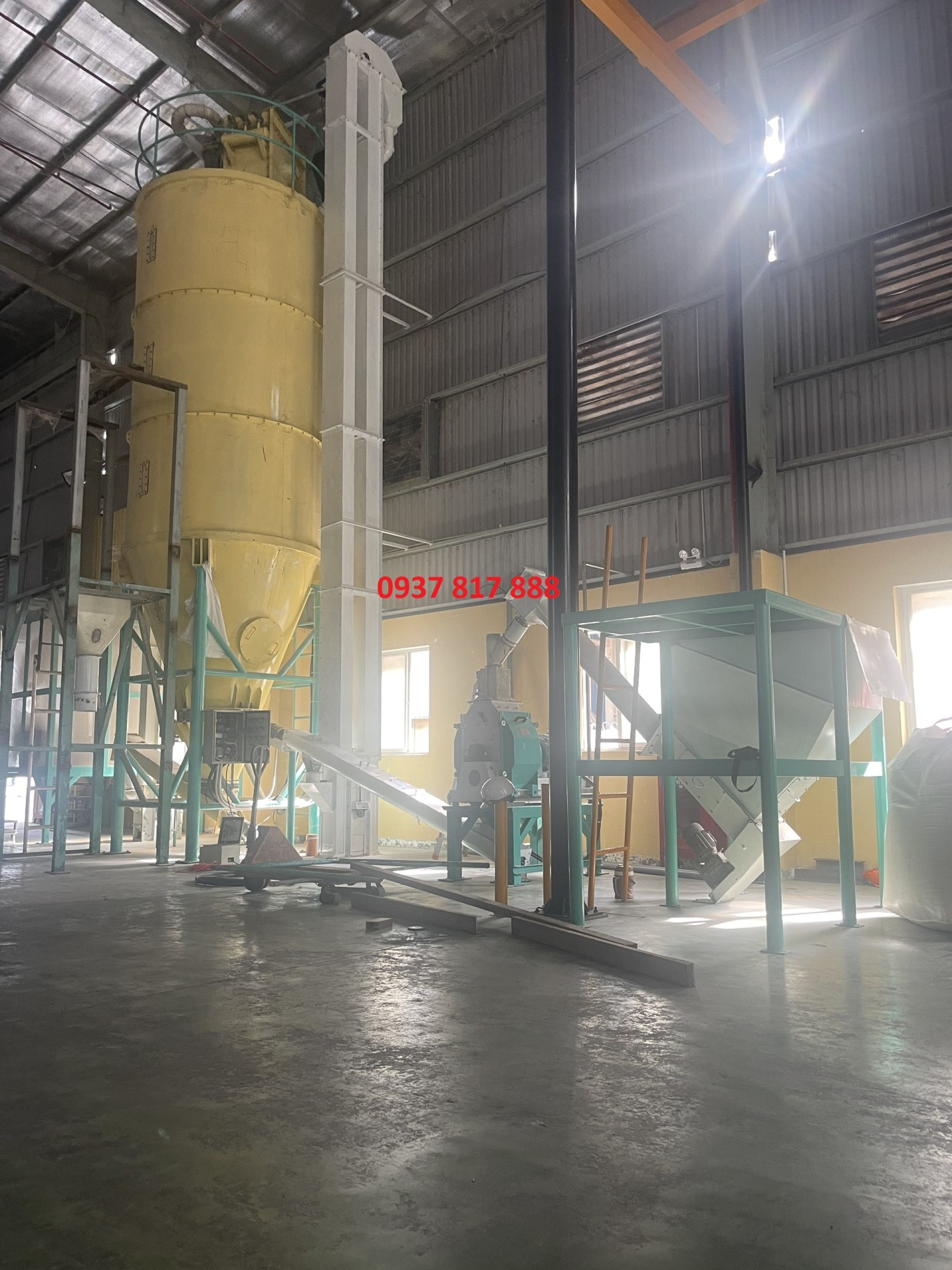

Vít tải nghiêng dạng ống

Vít tải ống nghiêng phù hợp khi cần nâng nguyên liệu từ phễu nạp lên silo, máy trộn, máy ép viên hoặc khu vực có cao độ lớn hơn.

Khi tư vấn vít tải nghiêng, cần xác định:

• Công suất theo kg/giờ hoặc tấn/giờ.
• Chiều dài tuyến tải và chênh cao.
• Góc lắp đặt.
• Loại nguyên liệu và đặc tính dòng chảy.
• Kích thước phễu nạp, cửa xả và thiết bị kết nối.
• Không gian bảo trì và vị trí đặt motor.

Không nên chọn vít tải nghiêng chỉ dựa vào chiều dài hoặc đường kính ống có sẵn, vì độ nghiêng có thể ảnh hưởng đến năng suất và yêu cầu truyền động.

Vít tải inox dạng ống

Vít tải ống inox phù hợp với các dây chuyền cần tăng khả năng chống gỉ, hỗ trợ vệ sinh và hạn chế nguy cơ nhiễm bẩn nguyên liệu. Thiết bị thường được cân nhắc cho nhà máy thực phẩm, thức ăn thủy sản, chế biến nông sản, sản xuất bột hoặc ứng dụng có môi trường ẩm.

Với các ứng dụng cần vệ sinh, không chỉ vật liệu inox mà cả bề mặt tiếp xúc, mối hàn, nắp kiểm tra, điểm đọng liệu và khả năng tháo lắp đều cần được đánh giá.

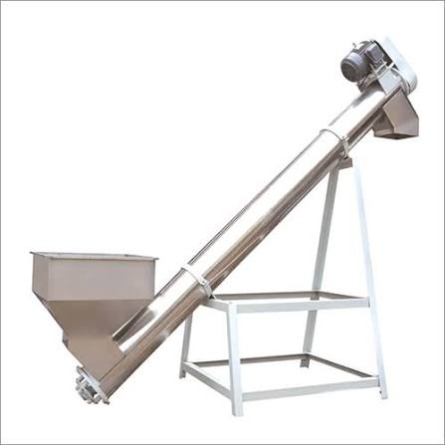

Vít tải inox 304

Vít tải inox 304 thường được sử dụng cho nhiều nguyên liệu khô và dây chuyền cần bề mặt dễ vệ sinh. Tuy nhiên, việc lựa chọn inox 304 cần căn cứ vào điều kiện thực tế như độ ẩm, hóa chất vệ sinh, môi trường có muối và yêu cầu chống ăn mòn.

Không nên khẳng định mọi vít tải inox 304 đều đáp ứng tiêu chuẩn thực phẩm hoặc dược phẩm nếu chưa có hồ sơ kỹ thuật, thiết kế và yêu cầu cụ thể của nhà máy.

Ứng dụng cấp liệu trong các ngành sản xuất

Cấp liệu cho nhà máy thức ăn chăn nuôi

Trong nhà máy thức ăn chăn nuôi, vít tải ống cấp liệu thường được sử dụng để chuyển bột ngô, cám gạo, khô đậu nành, premix hoặc nguyên liệu nghiền giữa silo, máy nghiền, máy trộn và máy ép viên.

Kho/silo nguyên liệu → Máy nghiền → Máy trộn → Máy ép viên → Khu vực đóng bao

Tại Bình Dương, Đồng Nai hoặc Tây Ninh, việc bố trí vít tải cần căn cứ vào mặt bằng thực tế, vị trí máy móc và công suất của từng công đoạn để hạn chế tình trạng cấp liệu quá nhanh hoặc quá chậm.

Vận chuyển bột cho nhà máy thủy sản

Vít tải ống vận chuyển bột có thể sử dụng cho bột cá, bột tôm, bột đậu nành, khoáng chất, vitamin, phụ gia và hỗn hợp nguyên liệu trong dây chuyền thức ăn thủy sản.

Các yếu tố cần quan tâm gồm:

• Khả năng hạn chế bụi tại cửa nạp/xả.
• Khả năng làm sạch khi thay đổi nguyên liệu.
• Vật liệu tiếp xúc với nguyên liệu.
• Môi trường có độ ẩm hoặc hơi muối.
• Kết nối với máy trộn, máy ép đùn hoặc máy ép viên.

Đối với các nhà máy tại TP.HCM, Bà Rịa–Vũng Tàu, Bình Thuận và Đồng bằng sông Cửu Long, điều kiện môi trường và yêu cầu vệ sinh cần được đưa vào thông tin đầu vào khi thiết kế.

Ứng dụng cho nhà máy thực phẩm và dược phẩm

Vít tải dạng ống có thể dùng để vận chuyển bột mì, đường, gia vị, nguyên liệu hạt hoặc bột trong dây chuyền thực phẩm. Với ngành thực phẩm, cần ưu tiên khả năng vệ sinh, hạn chế tồn dư nguyên liệu và giảm điểm đọng liệu.

Đối với ngành dược phẩm, yêu cầu có thể bao gồm:

• Vật liệu tiếp xúc sản phẩm.
• Độ hoàn thiện bề mặt.
• Khả năng tháo lắp và làm sạch.
• Kiểm soát bụi và nhiễm chéo.
• Hồ sơ chất lượng hoặc yêu cầu thẩm định nội bộ.

Vận chuyển hạt cho kho bãi và cầu cảng

Vít tải ống vận chuyển hạt có thể dùng cho ngũ cốc, hạt nhựa, nguyên liệu khô hoặc phụ gia trong kho bãi, khu trung chuyển, khu vực đóng bao và logistics.

Đối với các khu vực từ Bình Thuận đến Cà Mau, cần đánh giá:

• Bụi và độ ẩm trong môi trường vận hành.
• Khả năng ăn mòn.
• Tần suất vận hành.
• Không gian kiểm tra và bảo trì.
• Khả năng kết nối với silo, phễu hoặc hệ thống đóng bao.
• Giải pháp che chắn bộ phận quay.

Cách chọn vít tải ống phù hợp

Thông tin về nguyên liệu

Để được tư vấn đúng cấu hình, quý khách nên cung cấp:

• Tên nguyên liệu cần vận chuyển.
• Dạng nguyên liệu: bột, hạt, cám, pellet, phụ gia hoặc vật liệu rời.
• Độ ẩm, độ mài mòn, khả năng bám dính hoặc dễ vỡ.
• Khối lượng riêng nếu có.
• Yêu cầu vệ sinh, chống bụi hoặc chống ăn mòn.

Thông tin về công suất và vị trí lắp đặt

• Công suất cần đạt: kg/giờ hoặc tấn/giờ.
• Chiều dài tuyến tải.
• Góc nghiêng hoặc chênh cao.
• Kích thước cửa nạp/xả.
• Thiết bị cần kết nối.
• Ảnh, video hoặc bản vẽ mặt bằng.

Lựa chọn vật liệu và phụ kiện

Tùy dự án, có thể lựa chọn:

• Thép carbon sơn chống gỉ.
• Inox 304 hoặc inox 316.
• Nắp kiểm tra, cửa vệ sinh và gioăng.
• Phớt trục, ổ đỡ, chân đế và khung đỡ.
• Biến tần điều chỉnh tốc độ.
• Van xả, cảm biến mức hoặc thiết bị an toàn.

Báo giá vít tải ống theo yêu cầu

Báo giá vít tải ống phụ thuộc vào yêu cầu kỹ thuật thực tế, không chỉ dựa trên chiều dài thiết bị. Các yếu tố ảnh hưởng gồm:

• Đường kính và chiều dài vít tải.
• Kiểu lắp ngang hoặc nghiêng.
• Vật liệu thép, inox 304 hoặc inox 316.
• Kiểu cánh vít và độ dày vật liệu.
• Motor, hộp giảm tốc và hệ truyền động.
• Số cửa nạp/xả, nắp kiểm tra, phớt, chân đế.
• Phụ kiện như biến tần, cảm biến, van xả.
• Phạm vi giao hàng, lắp đặt hoặc chạy thử.

Quy trình tư vấn và báo giá

1. Tiếp nhận thông tin nguyên liệu, công suất và mặt bằng.
2. Trao đổi yêu cầu kỹ thuật và điều kiện vận hành.
3. Đề xuất cấu hình vít tải phù hợp.
4. Lập báo giá theo phạm vi công việc.
5. Gia công, kiểm tra, chạy thử và bàn giao theo thỏa thuận.

Nhận tư vấn và báo giá vít tải ống
Quý khách gửi loại nguyên liệu, công suất, chiều dài, góc lắp đặt và hình ảnh/bản vẽ nếu có. Cơ Khí Trường Nhân sẽ tư vấn phương án phù hợp.

Hotline: 0937 817 888
Email: sales@cokhitruongnhan.com
Website: cokhitruongnhan.com

Lưu ý an toàn khi vận hành thiết bị

Khi vận hành vít tải ống, cần tuân thủ các nguyên tắc an toàn cơ bản:

1. • Không đưa tay, dụng cụ hoặc vật lạ vào cửa nạp/xả khi thiết bị đang chạy.
   • Không mở nắp kiểm tra hoặc tháo che chắn truyền động khi chưa ngắt nguồn điện.
   • Ngắt nguồn và thực hiện quy trình an toàn nội bộ trước khi vệ sinh, xử lý kẹt liệu hoặc bảo trì.
   • Kiểm tra định kỳ motor, hộp giảm tốc, ổ đỡ, phớt, cánh vít và các vị trí liên kết.
   • Không vận hành khi che chắn bộ phận quay chưa được lắp đầy đủ.
   • Chỉ người đã được hướng dẫn mới vận hành hoặc bảo trì thiết bị.

Lưu ý kỹ thuật: Các thông tin trong bài viết mang tính tham khảo. Cấu hình cuối cùng của vít tải ống cần được xác định theo loại nguyên liệu, công suất, chiều dài, góc lắp đặt, điều kiện môi trường và yêu cầu của từng dây chuyền.

Kết luận

Vít tải ống là giải pháp vận chuyển phù hợp cho nhiều dây chuyền cần cấp bột, hạt, cám và vật liệu rời theo tuyến gọn, kín hơn và liên tục. Để đạt hiệu quả vận hành, thiết bị cần được lựa chọn theo đặc tính nguyên liệu, công suất, chiều dài, góc nghiêng, vật liệu chế tạo và điều kiện lắp đặt thực tế.

Cơ Khí Trường Nhân hỗ trợ tư vấn, thiết kế, gia công và lắp đặt vít tải ống cho nhà máy tại TP.HCM, Bình Dương, Đồng Nai, Tây Ninh và các tỉnh phía Nam. Liên hệ 0937 817 888 để được tư vấn cấu hình và nhận báo giá phù hợp.
