Thiết kế băng tải theo yêu cầu

Thiết kế băng tải theo yêu cầu là giải pháp phù hợp cho các nhà xưởng, dây chuyền sản xuất hoặc kho hàng không thể sử dụng mẫu băng tải tiêu chuẩn. Thay vì chọn một thiết bị có sẵn rồi điều chỉnh tạm theo mặt bằng, băng tải thiết kế riêng được tính toán từ sản phẩm thực tế, vị trí lắp đặt, công suất vận hành, cao độ đầu vào – đầu ra và cách kết nối với các máy móc hiện hữu.

Với những dự án cần độ chính xác cao, việc lên bản vẽ trước khi gia công giúp hạn chế sai lệch kích thước, giảm rủi ro kẹt hàng, lệch băng, rung khung hoặc không khớp với công đoạn sau. Đây cũng là bước quan trọng để doanh nghiệp kiểm soát chi phí đầu tư, tiến độ lắp đặt và hiệu quả vận hành lâu dài.

Nếu doanh nghiệp đang cần thiết kế, gia công hoặc cải tạo hệ thống băng tải, Cơ Khí Trường Nhân có thể tư vấn phương án phù hợp theo từng mặt bằng, từng loại sản phẩm và từng dây chuyền sản xuất.

Khi nào nên thiết kế băng tải theo yêu cầu?

Doanh nghiệp nên chọn phương án thiết kế riêng khi tuyến băng tải cần nâng cao, hạ thấp, đổi hướng, đi qua khu vực hẹp hoặc vận chuyển sản phẩm có kích thước, trọng lượng, hình dạng đặc biệt. Trong các trường hợp này, nếu dùng băng tải tiêu chuẩn, thiết bị có thể bị vướng mặt bằng, không đúng cao độ nhận hàng hoặc không đáp ứng tốc độ vận hành mong muốn.

Băng tải thiết kế theo yêu cầu cũng phù hợp với các dây chuyền thực phẩm, thủy sản, đóng gói, lắp ráp linh kiện, kho hàng, cấp liệu hoặc vận chuyển vật liệu rời. Mỗi ngành có đặc điểm sản phẩm khác nhau, vì vậy kết cấu khung, mặt băng, motor, tủ điện và điểm chuyển tiếp cần được tính toán riêng.

Lợi ích của việc thiết kế băng tải riêng cho từng dây chuyền

Một hệ thống băng tải được thiết kế đúng ngay từ đầu có thể giúp doanh nghiệp tối ưu không gian nhà xưởng, giảm thao tác thủ công và tăng tính ổn định cho dây chuyền. Khi kích thước, tốc độ và vị trí lắp đặt được tính theo công đoạn thật, sản phẩm di chuyển đều hơn, hạn chế dồn hàng, rơi hàng hoặc kẹt tại điểm chuyển tiếp.

Ngoài ra, thiết kế riêng còn giúp doanh nghiệp chủ động hơn khi cần mở rộng dây chuyền trong tương lai. Ví dụ, hệ thống có thể được chừa vị trí lắp thêm cảm biến, nâng cấp biến tần, bổ sung tủ điều khiển hoặc kết nối với máy đóng gói, máy chiết rót, máy sấy, máy trộn và các thiết bị tự động hóa khác.

Dữ liệu cần chuẩn bị trước khi lên bản vẽ băng tải

Để quá trình tư vấn và thiết kế diễn ra nhanh hơn, doanh nghiệp nên chuẩn bị trước các thông tin cơ bản về sản phẩm, mặt bằng và công suất vận hành. Thông tin càng rõ thì bản vẽ càng sát thực tế, hạn chế chỉnh sửa sau khi gia công.

Thông tin cần chuẩn bị	Mục đích sử dụng
Kích thước khu vực lắp đặt	Giúp xác định chiều dài, chiều rộng, cao độ và hướng đi của băng tải.
Ảnh hoặc video mặt bằng thực tế	Giúp kỹ thuật nhận diện vật cản, lối đi, vị trí công nhân thao tác và điểm cấp điện.
Kích thước, trọng lượng sản phẩm	Là cơ sở chọn mặt băng, khung, con lăn, motor và phương án truyền động.
Sản lượng theo giờ hoặc theo ca	Giúp tính tốc độ băng tải và khả năng đáp ứng của dây chuyền.
Cao độ đầu vào và đầu ra	Giúp băng tải khớp với máy trước, máy sau hoặc vị trí thao tác của công nhân.
Yêu cầu vệ sinh, chống gỉ, chịu nhiệt	Giúp lựa chọn vật liệu phù hợp như inox, PVC, cao su, lưới inox hoặc xích nhựa.

Nếu dây chuyền đang vận hành, video công đoạn thực tế rất hữu ích. Qua video, kỹ thuật có thể đánh giá sản phẩm đang được cấp bằng tay hay bằng máy, có bị dồn hàng hay không, công nhân thao tác ở đâu và điểm chuyển tiếp có đang gây rơi vãi hay kẹt sản phẩm không.

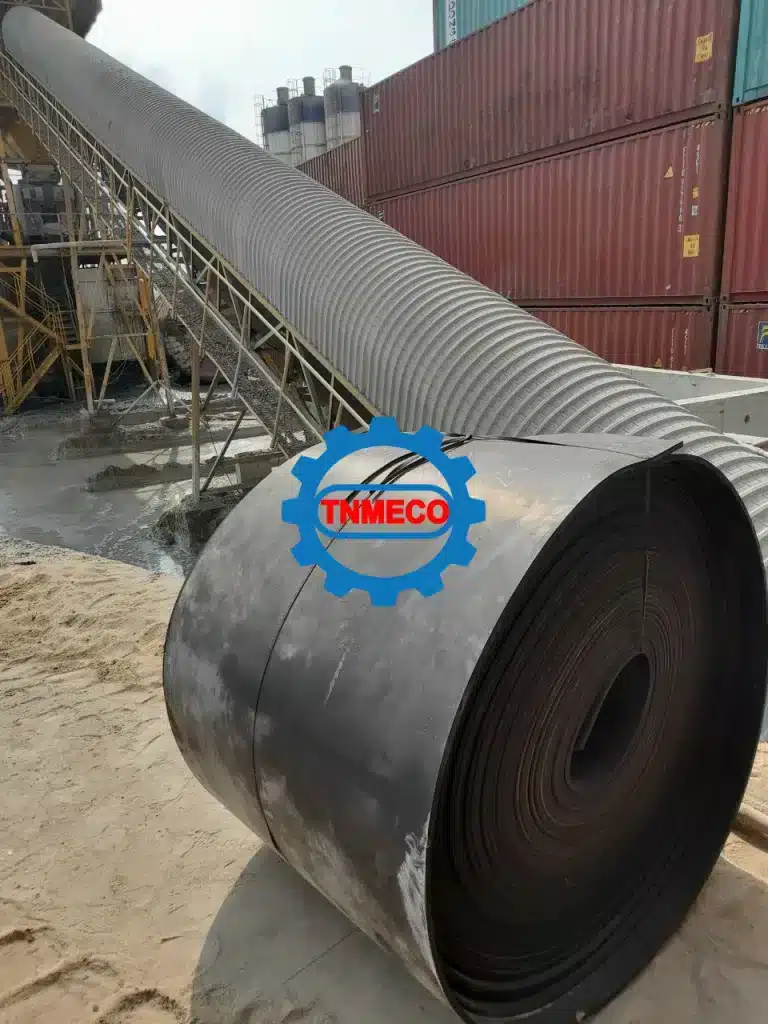

Tùy chỉnh khung băng tải, mặt băng và hệ truyền động

Trong thiết kế băng tải công nghiệp, khung, mặt băng và motor không nên chọn tách rời. Khung chắc nhưng mặt băng không phù hợp thì sản phẩm vẫn có thể trượt. Motor mạnh nhưng khung yếu thì hệ thống dễ rung. Mặt băng tốt nhưng điểm nạp sai thì vẫn có nguy cơ lệch băng, mòn dây hoặc rơi hàng.

Với hàng nhẹ, hàng đóng gói, linh kiện hoặc sản phẩm cần bề mặt di chuyển êm, doanh nghiệp có thể tham khảo băng tải PVC. Với hàng nặng, vật liệu có độ ma sát cao hoặc môi trường làm việc khắc nghiệt, băng tải cao su có thể là lựa chọn phù hợp hơn.

Đối với thùng carton, kiện hàng hoặc pallet nhẹ, băng tải con lăn giúp hàng di chuyển thuận tiện và dễ kết hợp với khu vực đóng gói. Với sản phẩm cần thoát nước, làm nguội, sấy hoặc vận hành trong môi trường yêu cầu vệ sinh cao, có thể cân nhắc băng tải lưới inox.

Thiết kế điểm nạp và điểm xả của băng tải

Điểm nạp là vị trí sản phẩm bắt đầu đi vào băng tải. Nếu hàng rơi từ cao xuống, rơi lệch một bên hoặc được cấp không đều, cần tính thêm phễu nạp, máng dẫn, vách chặn hoặc con lăn đỡ. Thiết kế đúng điểm nạp giúp hạn chế lệch băng, giảm mòn dây và giữ sản phẩm ổn định khi vào tuyến.

Điểm xả là vị trí sản phẩm rời khỏi băng tải để sang công đoạn tiếp theo. Với dây chuyền đóng gói, cao độ và tốc độ tại điểm xả cần khớp với máy nhận hàng. Với vật liệu rời, cần tính đến bụi, rơi vãi, máng hứng và hướng thoát liệu. Với sản phẩm dễ trầy xước, điểm chuyển tiếp cần được xử lý êm để giảm va đập.

Nếu dây chuyền có nhiệm vụ đưa nguyên liệu vào máy sản xuất, doanh nghiệp có thể tham khảo thêm giải pháp băng tải cấp liệu để tối ưu khả năng cấp hàng liên tục và ổn định.

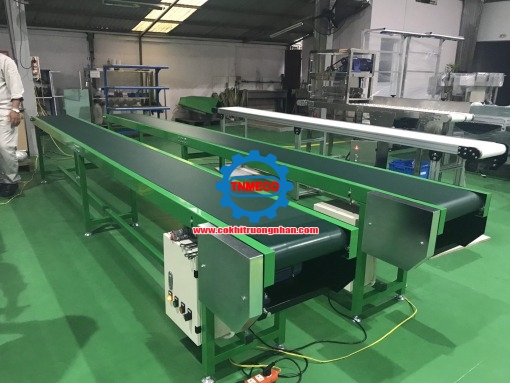

Tủ điện, biến tần và điều khiển tốc độ

Nếu băng tải chỉ chạy độc lập, hệ thống điều khiển có thể đơn giản. Tuy nhiên, với dây chuyền có nhiều máy liên kết, phần điện cần được tính ngay từ đầu. Các hạng mục thường gặp gồm biến tần điều chỉnh tốc độ, cảm biến, nút dừng khẩn cấp, tủ điều khiển trung tâm hoặc liên động giữa nhiều đoạn băng tải.

Biến tần giúp điều chỉnh tốc độ theo từng loại sản phẩm, từng ca sản xuất hoặc từng công đoạn. Với line có công nhân thao tác trực tiếp, tốc độ phù hợp thường quan trọng hơn tốc độ cao. Một tốc độ quá nhanh có thể khiến công nhân không kịp xử lý, còn tốc độ quá chậm có thể làm giảm năng suất chung của dây chuyền.

Quy trình thiết kế và gia công băng tải theo yêu cầu

Một dự án thiết kế băng tải theo yêu cầu thường nên đi theo quy trình rõ ràng để tránh thiếu hạng mục khi nghiệm thu. Tùy độ phức tạp của dây chuyền, quy trình có thể gồm các bước sau:

1. Tiếp nhận nhu cầu: ghi nhận sản phẩm cần tải, công suất, mặt bằng, cao độ, môi trường làm việc và yêu cầu đặc biệt.
2. Tư vấn phương án: đề xuất loại băng tải, vật liệu khung, mặt băng, motor, tủ điện và hướng bố trí phù hợp.
3. Lên bản vẽ kỹ thuật: thể hiện kích thước, kết cấu chính, vị trí motor, điểm nạp, điểm xả và phương án lắp đặt.
4. Gia công cơ khí: cắt, hàn, lắp khung, gia công con lăn, lắp mặt băng và hoàn thiện các chi tiết phụ trợ.
5. Lắp điện và chạy thử: kiểm tra motor, biến tần, cảm biến, nút dừng khẩn và tốc độ vận hành.
6. Bàn giao và hướng dẫn sử dụng: chạy thử bằng sản phẩm thật, chỉnh lại nếu cần và hướng dẫn bảo trì cơ bản.

Chạy thử bằng sản phẩm thật trước khi bàn giao

Chạy thử là bước không nên bỏ qua, đặc biệt với các hệ thống băng tải đặt riêng. Việc chạy không tải chỉ giúp kiểm tra motor, dây băng và tiếng ồn cơ bản. Muốn đánh giá chính xác, cần chạy thử bằng sản phẩm thật để kiểm tra độ ổn định, khả năng tải, độ rung, độ lệch băng, điểm kẹt hàng và khả năng phối hợp với công đoạn sau.

Nếu phát hiện sản phẩm bị dồn, trượt, rơi ở điểm chuyển tiếp hoặc không đạt tốc độ mong muốn, kỹ thuật nên chỉnh ngay trong giai đoạn chạy thử. Việc xử lý sớm giúp doanh nghiệp tránh phải dừng dây chuyền để sửa chữa sau khi đã đưa vào sản xuất.

Lưu ý khi chọn đơn vị thiết kế băng tải theo yêu cầu

Khi chọn đơn vị thiết kế và gia công băng tải, doanh nghiệp không nên chỉ so sánh theo giá. Một hệ thống có chi phí ban đầu thấp nhưng không phù hợp mặt bằng, thiếu công suất hoặc khó bảo trì có thể gây tốn kém hơn trong quá trình sử dụng.

Nên ưu tiên đơn vị có khả năng tư vấn kỹ thuật, hiểu công đoạn sản xuất, có năng lực gia công cơ khí, lắp đặt tại xưởng và hỗ trợ chỉnh sửa khi chạy thử. Với các dự án cần triển khai trực tiếp tại nhà máy, doanh nghiệp nên tính luôn phạm vi thi công lắp đặt băng tải, chạy thử và hướng dẫn vận hành để tránh thiếu hạng mục khi nghiệm thu.

Cơ Khí Trường Nhân nhận thiết kế băng tải theo yêu cầu

Cơ Khí Trường Nhân tư vấn, thiết kế, gia công và lắp đặt nhiều dòng băng tải phục vụ sản xuất công nghiệp như băng tải PVC, băng tải cao su, băng tải con lăn, băng tải cấp liệu, băng tải lưới inox, băng tải thực phẩm và các hệ thống băng tải tùy chỉnh theo mặt bằng thực tế.

Nếu doanh nghiệp cần thiết kế băng tải mới, cải tạo tuyến băng tải cũ hoặc cần một phương án phù hợp với dây chuyền đang vận hành, hãy liên hệ Cơ Khí Trường Nhân để được tư vấn chi tiết. Khi gửi yêu cầu, nên chuẩn bị ảnh mặt bằng, ảnh sản phẩm, kích thước khu vực lắp đặt và công suất mong muốn để kỹ thuật đề xuất phương án chính xác hơn.

Câu hỏi thường gặp về thiết kế băng tải theo yêu cầu

Thiết kế băng tải theo yêu cầu có cần khảo sát trực tiếp không?

Với hệ thống đơn giản, có thể tư vấn sơ bộ qua ảnh, video và kích thước mặt bằng. Tuy nhiên, với dây chuyền nhiều đoạn, nhiều máy liên kết hoặc yêu cầu lắp đặt phức tạp, khảo sát trực tiếp sẽ giúp bản vẽ chính xác hơn.

Nên chọn băng tải PVC, cao su hay con lăn?

Việc lựa chọn phụ thuộc vào loại hàng cần tải, trọng lượng, môi trường làm việc và cách vận hành. Hàng nhẹ, đóng gói thường phù hợp với PVC; hàng nặng có thể dùng cao su; thùng carton hoặc kiện hàng có thể dùng con lăn.

Băng tải thiết kế riêng có thể điều chỉnh tốc độ không?

Có. Băng tải có thể lắp biến tần để điều chỉnh tốc độ theo từng công đoạn, từng loại sản phẩm hoặc từng ca sản xuất.

Cần chuẩn bị gì trước khi yêu cầu báo giá băng tải?

Doanh nghiệp nên chuẩn bị kích thước mặt bằng, ảnh sản phẩm, trọng lượng sản phẩm, sản lượng mong muốn, cao độ đầu vào – đầu ra và yêu cầu đặc biệt như chống gỉ, chịu nhiệt, thoát nước hoặc an toàn thực phẩm.
