Vít Tải Dạng Máng: Cấu Tạo, Nguyên Lý và Ứng Dụng Trong Nhà Máy Sản Xuất

Vít tải dạng máng (trough screw conveyor) là một trong những loại vít tải được sử dụng phổ biến nhất trong các nhà máy sản xuất thức ăn chăn nuôi, thủy sản và công nghiệp chế biến. Với thiết kế máng hình chữ U hoặc V, hệ thống này giúp vận chuyển nguyên liệu dạng bột, cám, hạt một cách liên tục, kín bụi và dễ bảo trì.

Vít Tải Dạng Máng Là Gì?

Vít Tải Dạng Máng là loại vít tải sử dụng máng tải có tiết diện hình chữ U hoặc V làm bằng thép carbon, inox 304 hoặc inox 316. Bên trong máng là trục vít có cánh vít xoắn quay tròn, đẩy nguyên liệu di chuyển từ cửa nhập đến cửa xả theo phương ngang hoặc nghiêng nhẹ.

Khác với vít tải dạng ống (tube screw conveyor) kín hoàn toàn, vít tải dạng máng thường có nắp đậy tháo lắp được, giúp dễ dàng kiểm tra, vệ sinh và bảo trì – đặc biệt phù hợp với các nhà máy yêu cầu tiêu chuẩn vệ sinh cao như thức ăn chăn nuôi, thủy sản và thực phẩm.

Cấu Tạo Của Vít Tải Dạng Máng

Một hệ thống vít tải dạng máng hoàn chỉnh bao gồm các bộ phận chính sau:

1. Máng tải (Trough)

• Có tiết diện hình chữ U hoặc V, làm bằng thép sơn tĩnh điện, inox 304 hoặc inox 316.
• Độ dày máng được tính toán dựa trên loại nguyên liệu và công suất vận chuyển.
• Mặt trên có nắp đậy bằng thép hoặc inox, chia thành các đoạn bolt-on để dễ tháo lắp khi bảo trì.

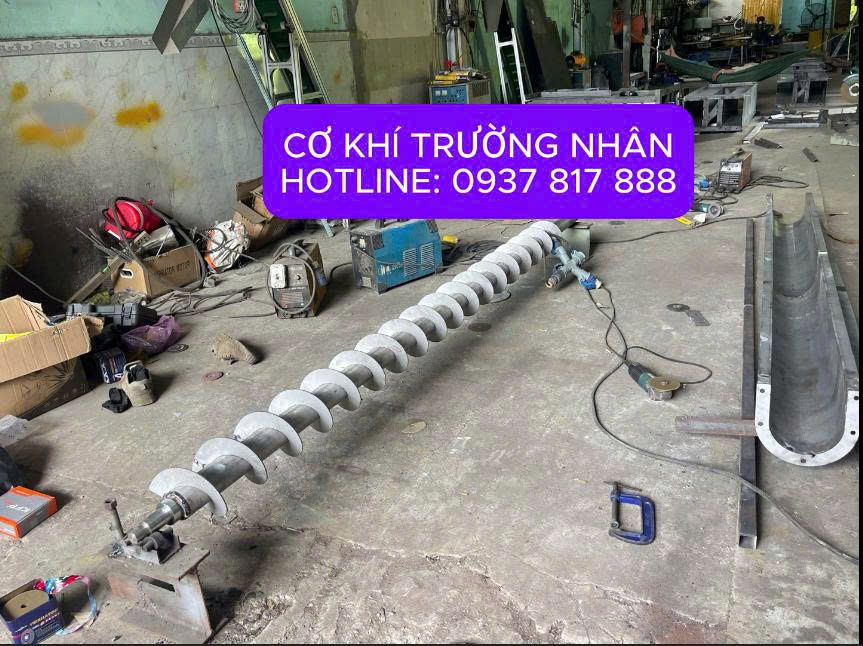

2. Trục vít và cánh vít (Screw Shaft & Flighting)

• Trục vít là ống thép hoặc trục đặc, trên đó hàn cánh vít xoắn.
• Cánh vít có thể là loại liền hoặc cắt và gấp tùy loại nguyên liệu.
• Bước xoắn và đường kính trục được tính toán để phù hợp với công suất và loại vật liệu.

3. Động cơ và hộp giảm tốc

• Động cơ điện kết hợp với hộp giảm tốc (gearbox) truyền lực quay cho trục vít.
• Có thể lắp biến tần để điều chỉnh tốc độ quay, từ đó kiểm soát lưu lượng nguyên liệu.

4. Ổ đỡ đầu và cuối (End Bearing Assemblies)

• Gồm ổ đỡ trục và phớt chắn bụi ngăn nguyên liệu lọt vào ổ bi.
• Đối với vít tải dài, có thể thêm các ổ đỡ trung gian để chống võng trục.

5. Cửa nhập và cửa xả (Inlet & Outlet Spouts)

• Cửa nhập có thể bố trí ở giữa hoặc đầu máng, tùy thiết kế dây chuyền.
• Cửa xả thường có van điều chỉnh để kiểm soát dòng nguyên liệu ra máy tiếp theo.

6. Chân đế và giá đỡ (Legs & Supports)

• Hệ thống chân đế điều chỉnh độ cao, đảm bảo vít tải dạng máng lắp đặt cân bằng, không rung lắc khi vận hành.



Nguyên Lý Làm Việc Của Vít Tải Dạng Máng

Nguyên lý hoạt động của vít tải dạng máng khá đơn giản nhưng hiệu quả cao:

1. Động cơ khởi động, truyền lực qua hộp giảm tốc làm quay trục vít trong máng.
2. Nguyên liệu (bột, hạt) được cấp vào cửa nhập, rơi xuống đáy máng.
3. Khi trục vít quay, các cánh vít xoắn sẽ “quét” nguyên liệu, đẩy chúng di chuyển dọc theo đáy máng về phía cửa xả.
4. Nhờ ma sát giữa nguyên liệu và thành máng, cùng với trọng lực, nguyên liệu không quay tròn theo trục vít mà trượt dọc theo máng, tạo thành dòng chảy liên tục.
5. Tại cửa xả, nguyên liệu được đẩy ra ngoài và rơi vào thiết bị tiếp theo (máy trộn, máy ép, silo chứa…).

Ưu Điểm Của Vít Tải Dạng Máng So Với Các Loại Vít Tải Khác;

Vít tải dạng máng có nhiều ưu điểm vượt trội, đặc biệt trong các ứng dụng công nghiệp sản xuất thức ăn chăn nuôi, phân bón và thực phẩm:

1. Dễ Vệ Sinh Và Bảo Trì

• Nắp máng tháo lắp nhanh, cho phép tiếp cận toàn bộ trục vít và cánh vít để vệ sinh hoặc thay thế.
• Phù hợp với các nhà máy yêu cầu tiêu chuẩn vệ sinh cao (HACCP, GMP) như thức ăn thủy sản, pet food, thực phẩm, thức ăn chăn nuôi.

2. Quan Sát Được Dòng Nguyên Liệu

• Khi mở nắp, kỹ thuật viên có thể kiểm tra trực tiếp tình trạng nguyên liệu, phát hiện tắc nghẽn hoặc mài mòn cánh vít.

3. Công Suất Lớn, Phù Hợp Vận Chuyển Ngang

• Vít Tải Dạng Máng thường được dùng cho phương ngang hoặc nghiêng nhẹ (dưới 15–20°), công suất từ vài tấn/giờ đến hàng trăm tấn/giờ.
• Máng chữ U tạo không gian rộng, giảm ma sát và tăng hiệu suất vận chuyển so với máng tròn kín.

4. Độ Bền Cao, Ít Hỏng Hóc

• Thiết kế đơn giản, ít bộ phận chuyển động → giảm chi phí bảo trì, tăng tuổi thọ thiết bị.
• Ổ đỡ và phớt chắn bụi chất lượng cao giúp ngăn nguyên liệu lọt vào ổ bi, tránh hư hỏng sớm.

5. Tùy Chỉnh Linh Hoạt

• Có thể thiết kế nhiều cửa nhập/xả trên cùng một máng.
• Vật liệu chế tạo đa dạng: thép carbon, inox 304, inox 316, phủ epoxy chống ăn mòn.

Ứng Dụng Thực Tế Của Vít Tải Dạng Máng Trong Nhà Máy

Vít Tải Dạng Máng được sử dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là:

1. Nhà Máy Thức Ăn Chăn Nuôi

• Vận chuyển nguyên liệu từ silo xuống máy nghiền, sàng, máy trộn.
• Cấp liệu cho máy ép viên, máy làm lạnh, máy đóng bao.
• Di chuyển thành phẩm từ máy ép ra khu đóng bao hoặc kho chứa.

Nguyên liệu điển hình: bột ngô, bột mì, đậu nành, cám gạo, viên thức ăn gia súc/gia cầm.

2. Nhà Máy Thức Ăn Thủy Sản

• Vận chuyển bột cá, bột tôm, dầu cá, phụ gia, vitamin.
• Yêu cầu thiết bị bằng inox 316, dễ vệ sinh, chống ăn mòn do môi trường mặn, ẩm.

3. Nhà Máy Xay Xát & Chế Biến Ngũ Cốc

• Vận chuyển lúa, gạo, ngô hạt, lúa mì từ kho đến máy xay, máy sàng, máy đóng bao.
• Giảm thất thoát và bụi trong quá trình di chuyển nguyên liệu.

4. Công Nghiệp Hóa Chất & Phân Bón

• Vận chuyển phân bón NPK, ure, DAP, hóa chất dạng bột/hạt.
• Máng kín giúp hạn chế bụi hóa chất bay ra môi trường, đảm bảo an toàn lao động.

5. Công Nghiệp Sinh Khối & Tái Chế

• Vận chuyển mùn cưa, trấu, bã mía, viên nén gỗ (wood pellet).
• Ứng dụng trong các nhà máy điện sinh khối, ép viên nhiên liệu.

So Sánh Trough Screw Conveyor – Vít Tải Máng Và Tube Screw Conveyor – Vít Tải Ống

Để giúp khách hàng dễ lựa chọn, dưới đây là bảng so sánh nhanh giữa vít tải dạng máng và vít tải dạng ống:

Tiêu chí	Trough Screw Conveyor (Vít tải máng)	Tube Screw Conveyor (Vít tải ống)
Thiết kế	Máng chữ U/V, có nắp tháo lắp	Ống tròn kín hoàn toàn
Vệ sinh	Dễ dàng mở nắp, tiếp cận toàn bộ trục vít	Khó hơn, thường phải tháo rời ống
Quan sát nguyên liệu	Có thể mở nắp để kiểm tra trực tiếp	Không quan sát được khi đang chạy
Ứng dụng chính	Công nghiệp nặng, thức ăn chăn nuôi, thủy sản, hóa chất	Thực phẩm, dược phẩm, bột mịn, yêu cầu kín bụi tuyệt đối
Công suất	Lớn, phù hợp vận chuyển ngang dài	Trung bình, phù hợp khoảng cách ngắn–trung bình
Chi phí	Thường thấp hơn do thiết kế đơn giản	Cao hơn, đặc biệt khi làm inox toàn bộ

Tiêu Chí Lựa Chọn Vít Tải Dạng Máng Phù Hợp;

Khi chọn vít tải dạng máng cho nhà máy, cần lưu ý các yếu tố sau:

1. Loại Nguyên Liệu

• Bột mịn (bột cá, bột mì) → cần cánh vít liền, bước xoắn nhỏ, tốc độ thấp.
• Hạt, pellet (ngô hạt, thức ăn viên) → có dùng cánh vít tiêu chuẩn, tốc độ trung bình.
• Nguyên liệu dính, nhớt → cân nhắc vít tải không trục  hoặc cánh vít đặc biệt.

2. Công Suất Yêu Cầu (Tấn/Giờ)

• Tính toán dựa trên lưu lượng nguyên liệu cần vận chuyển để chọn đường kính trục, tốc độ quay và công suất động cơ.

3. Chiều Dài Và Góc Lắp Đặt

• Vít Tải Ngang phù hợp nhất cho phương ngang hoặc nghiêng dưới 20°.
• Chiều dài lớn cần thêm ổ đỡ trung gian để chống võng trục.

4. Vật Liệu Chế Tạo

• Thép carbon sơn tĩnh điện: chi phí thấp, phù hợp môi trường khô, không ăn mòn.
• Inox 304: tiêu chuẩn thực phẩm, dễ vệ sinh.
• Inox 316: chống ăn mòn cao, dùng cho thủy sản, hóa chất mặn.

5. Yêu Cầu Về Bụi Và An Toàn

• Nếu nguyên liệu dễ bay bụi (bột mì, bột cá), nên chọn máng có gioăng cao su kín, nắp siết chặt.
• Có thể lắp thêm hệ thống hút bụi tại cửa nhập/xả nếu cần.

Báo Giá Vít Tải Dạng Máng

Giá vít tải máng phụ thuộc vào nhiều yếu tố:

• Công suất (tấn/giờ)
• Chiều dài vận chuyển (mét)
• Vật liệu chế tạo (thép, inox 304, inox 316)
• Loại cánh vít (liền, cắt gấp, không trục)
• Phụ kiện đi kèm (biến tần, van điều chỉnh, cảm biến mức)

Do đó, để có báo giá vít tải máng chính xác, nhà cung cấp cần nắm các thông tin như;

• Loại nguyên liệu cần vận chuyển
• Công suất yêu cầu (tấn/giờ)
• Chiều dài và góc lắp đặt
• Bản vẽ mặt bằng nhà máy (nếu có)

Cơ Khí Trường Nhân nhận tư vấn, thiết kế và gia công vít tải máng theo yêu cầu, từ công suất nhỏ (1–2 tấn/giờ) đến lớn (50–100 tấn/giờ), vật liệu thép hoặc inox 304/316, phù hợp cho nhà máy thức ăn chăn nuôi, thủy sản và công nghiệp chế biến.

Câu Hỏi Thường Gặp Về Vít Tải Máng

Vít Tải Dạng Máng Là Gì?

Vít tải máng có tiết diện hình chữ U hoặc V, dùng để vận chuyển nguyên liệu dạng bột, hạt theo phương ngang hoặc nghiêng nhẹ. Thiết bị này phổ biến trong nhà máy thức ăn chăn nuôi, thủy sản và công nghiệp chế biến.

Vít Tải Dạng Máng Dùng Cho Nguyên Liệu Gì?

Vít tải máng phù hợp cho: bột ngô, bột mì, bột cá, cám gạo, đậu nành, pellet thức ăn, hóa chất dạng hạt, phân bón, mùn cưa, viên nén gỗ…

Ưu Điểm Lớn Nhất Của Trough Screw Conveyor Là Gì?

Dễ vệ sinh, bảo trì nhờ nắp máng tháo lắp nhanh; công suất lớn; độ bền cao; chi phí hợp lý so với các loại vít tải khác.

Vít Tải Dạng Máng Có Kín Bụi Không?

Khi lắp nắp đậy và gioăng cao su, Vít Tải Máng có thể vận hành kín bụi, phù hợp cho bột mịn và hóa chất. Tuy nhiên, nếu yêu cầu kín tuyệt đối, nên cân nhắc vít tải dạng ống (tube screw conveyor).

Có Thể Thiết Kế Vít Tải Theo Yêu Cầu Không?

Có. Cơ Khí Trường Nhân hỗ trợ thiết kế vít tải máng theo yêu cầu: công suất, chiều dài, vật liệu inox/thép…

Kết Luận

Vít tải dạng máng là giải pháp vận chuyển nguyên liệu tin cậy, hiệu quả và kinh tế cho các nhà máy thức ăn chăn nuôi, thủy sản và công nghiệp chế biến. Với ưu điểm dễ vệ sinh, công suất lớn và độ bền cao, đây là lựa chọn hàng đầu cho các dây chuyền tự động hóa hiện đại.

Nếu bạn đang tìm kiếm đơn vị tư vấn, thiết kế và gia công vít tải dạng máng chất lượng cao, hãy liên hệ Cơ Khí Trường Nhân để được khảo sát mặt bằng, tính toán kỹ thuật và nhận báo giá cạnh tranh trong thời gian sớm nhất.
